Excel: Créer des graphiques en suçons (lollipops)

Publié le 13 mars 2017
par Sophie Marchand M.Sc., CPA, CGA, MVP
Graphique en suçons final

Excel: Créer des graphiques en suçons (lollipops)

L’article suivant vise à expliquer comment créer un graphique en suçons (lollipops) dans Excel. Voici le résultat recherché:

Graphique en suçons final



Les graphiques en suçons ressemblent en plusieurs points aux graphiques à barres, mais ils sont nettement plus élégants, à moins que l’idée ne soit de faire ressortir une barre parmi un ensemble de barres.



Données de départ

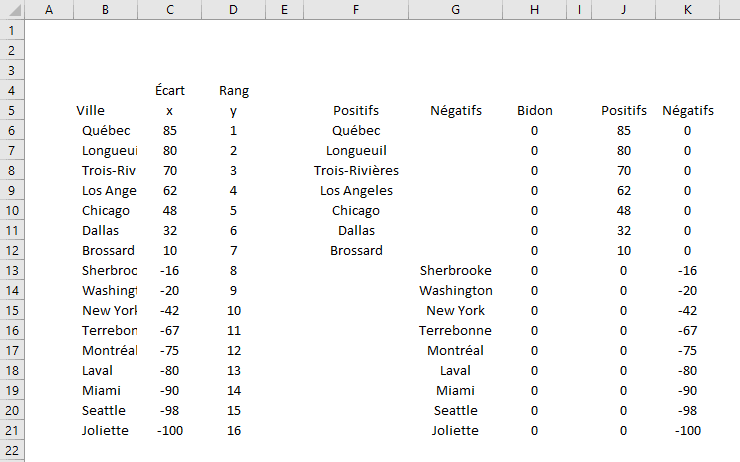

Voici les données avec lesquelles nous allons travailler. À noter que les colonnes F à K sont calculées à l’aide de formules SI. Nous verrons plus tard, que nous pouvons éviter les 0 dans les séries, en séparant les données en deux ensembles de données de différentes volumétries. Toutefois, si vous souhaitez mettre en place une mécanique automatisée, la procédure suivante vous permettra d’arriver à vos fins, sans l’utilisation de VBA ou de Power Query.

Données origines - Graphiques en suçons



Graphique en nuage de points

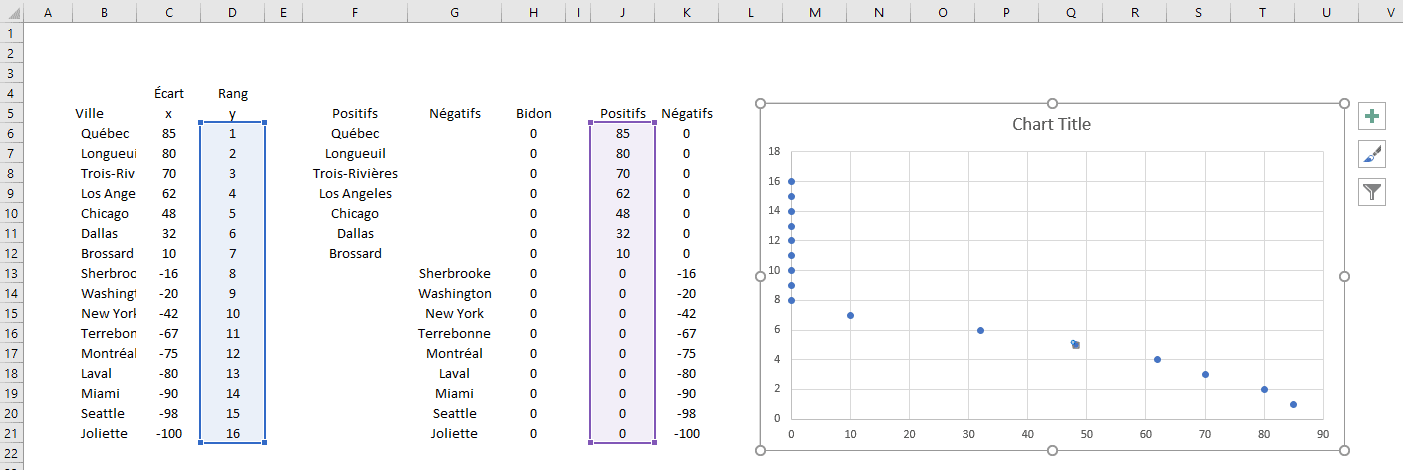

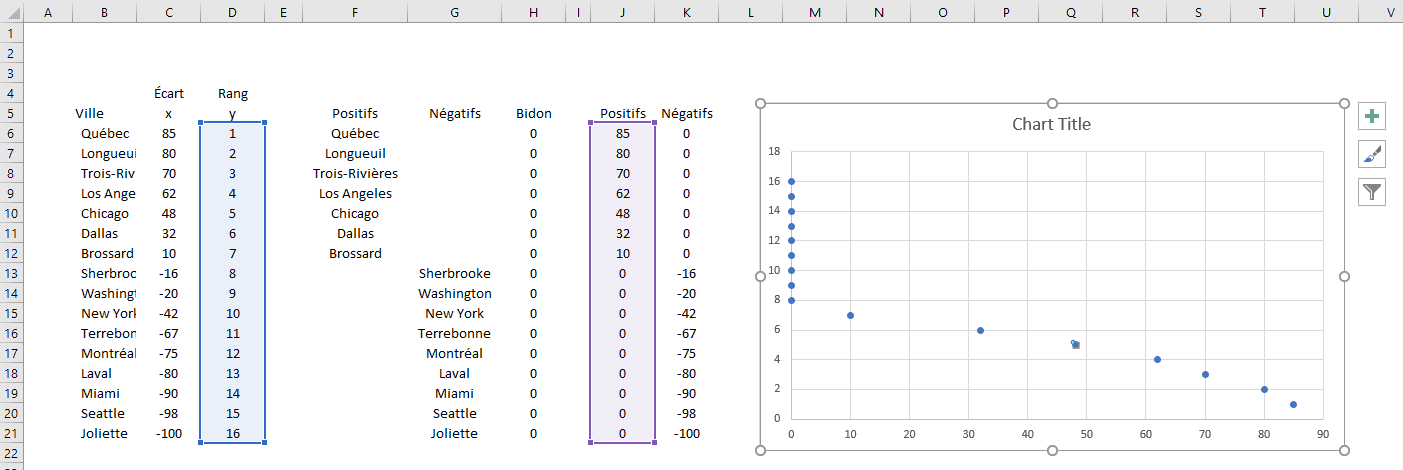

Il s’agit d’abord de tracer un graphique en nuage de points avec la série de données positives.

Graphiques en suçons - Étape 1



Assurez-vous d’insérer la colonne Y dans les Y et la colonne Positifs dans les X.

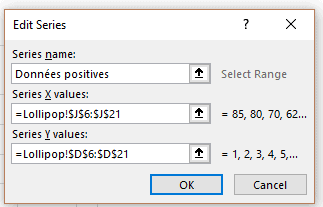

Données positives

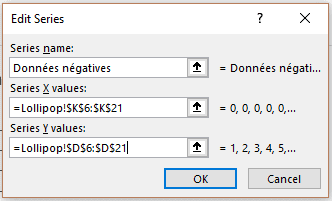

De la même façon, ajoutez ensuite une série pour les données négatives.

Données négatives

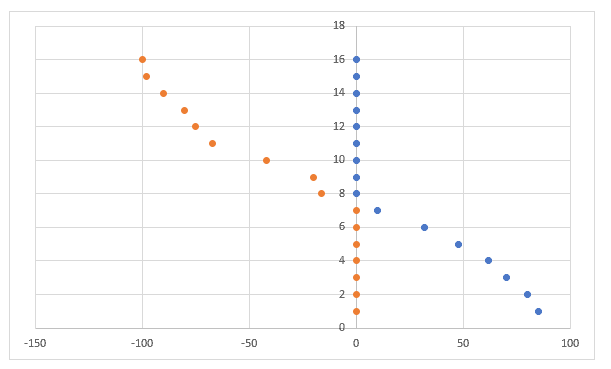

Vous devriez obtenir le graphique suivant:

Graphiques en suçons - Étape 2

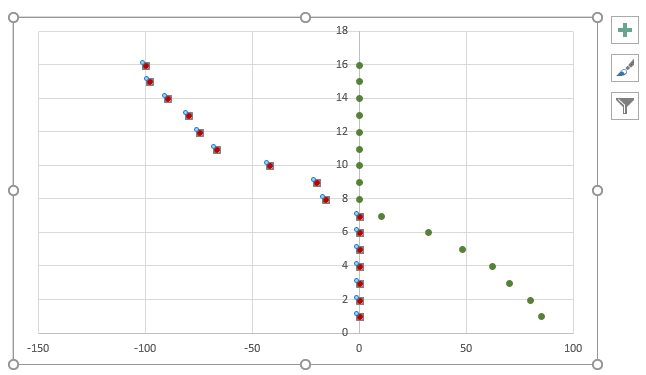

Au besoin, changez les couleurs de vos séries.

Graphiques en suçons - Étape 3



Retirez tous les éléments superflus de votre graphique (il suffit de cliquer sur un élément, puis sur la touche DELETE/SUPPRIMER de votre clavier).

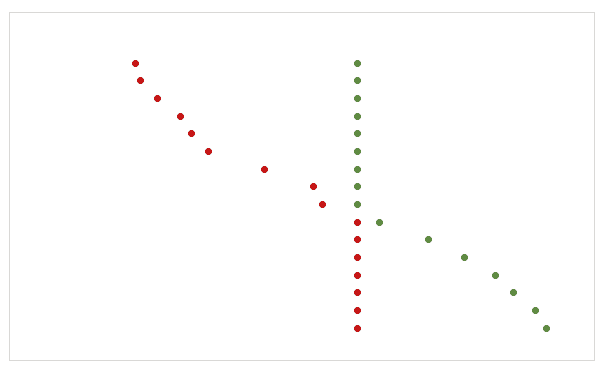

Graphiques en suçons - Étape 4



Barres d’erreurs

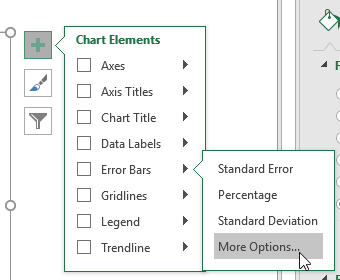

Pour insérer les lignes, ajoutez des barres d’erreurs. Choisissez l’option MORE OPTIONS/PLUS D’OPTIONS.

Graphiques en suçons - Étape 5



Choisissez d’abord votre série de données positives.

Données positives - Barres d'erreurs



Dans un premier temps, assurez-vous de sélectionner la barre d’erreurs pour les Y.

Choisir axe y

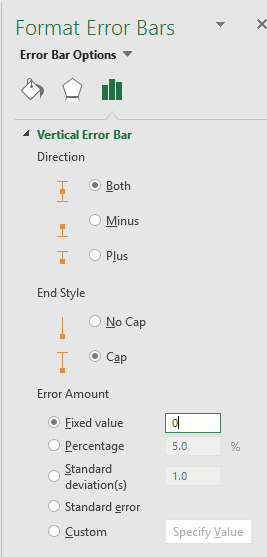

Fixez la valeur de l’erreur à 0.

Barre erreur - Valeur fixe

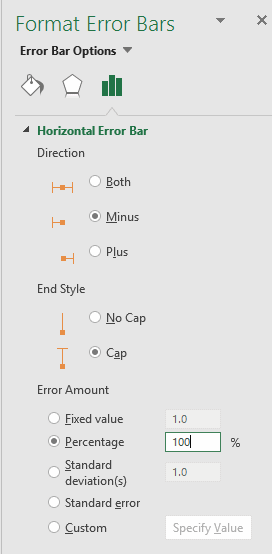

Choisissez ensuite la barre d’erreurs pour les X et cliquez sur MINUS/MOINS, puis fixez le % à 100%.

Barre erreur - les x



Vous devriez obtenir le résultat suivant:

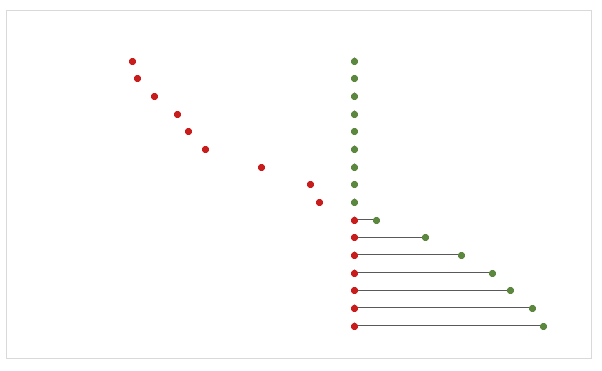

Graphiques en suçons - Étape 6

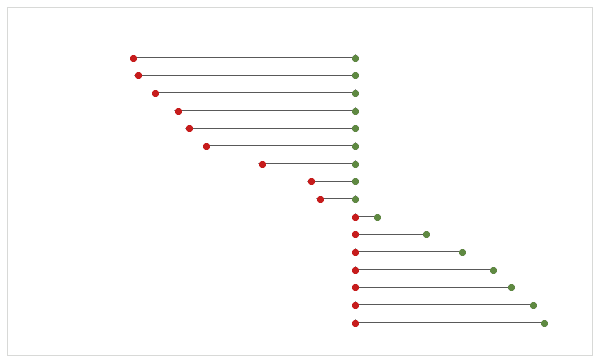

Répétez le même processus pour les données négatives. Vous devriez obtenir le résultat suivant:

Graphiques en suçons - Étape 7



Titres de l’axe des Y

Afin de positionner les titres de l’axe des Y à droite ou à gauche de l’axe, selon que les données soient positives ou négatives, créez des séries de données bidons, comme suit:

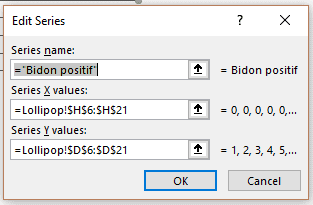

Bidon positif

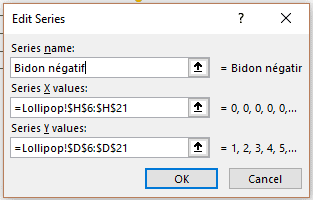

Bidon négatif

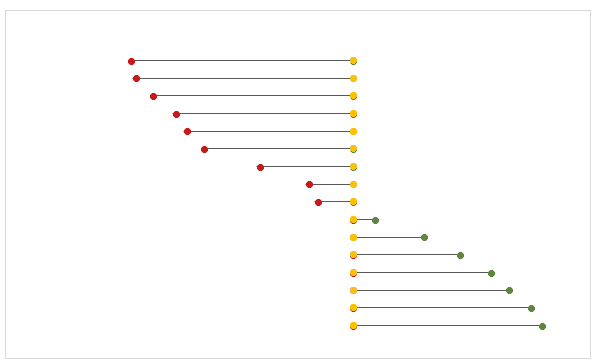

Vous devriez obtenir le résultat suivant:

Graphiques en suçons - Étape 8



Sélectionnez ensuite l’une de vos nouvelles séries bidons et cliquez sur MORE OPTIONS/PLUS D’OPTIONS dans le menu DATA LABELS/ÉTIQUETTES DE DONNÉES.

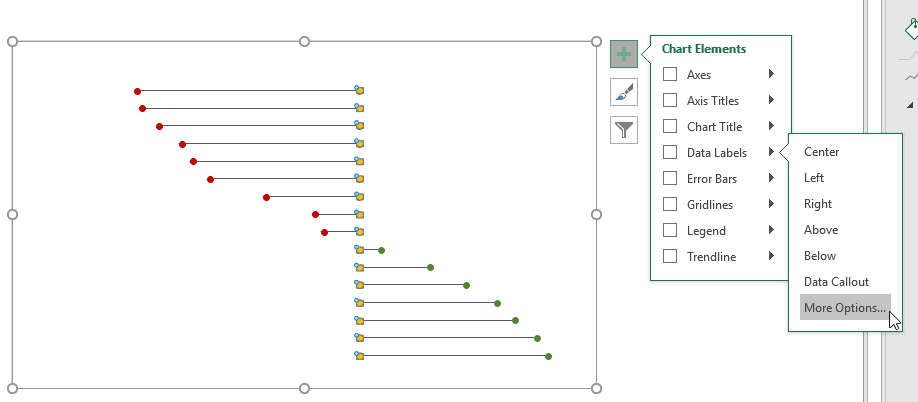

Étiquettes de données bidon



Cliquez sur VALUE FROM CELL/VALEUR À PARTIR DES CELLULES et choisissez la plage de cellules ci-dessous:

valeurs à partir des cellules



Assurez-vous ensuite que ces étiquettes soient placées à la gauche de votre axe des Y.

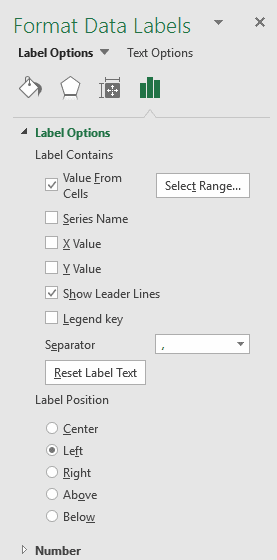

Format étiquette de données

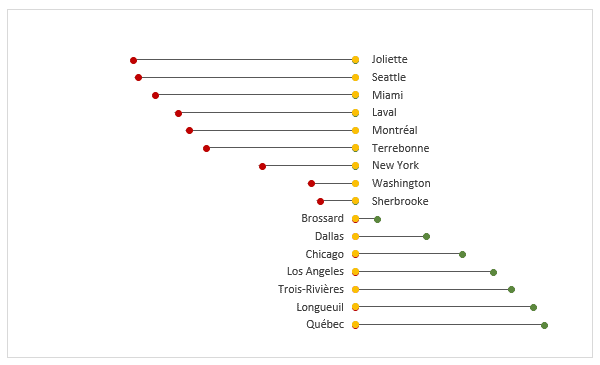

Répétez le tout avec les données négatives mais cette fois-ci, assurez-vous que les étiquettes apparaissent du côté droit de l’axe des Y.

Graphiques en suçons - Étape 9



Étiquettes de données

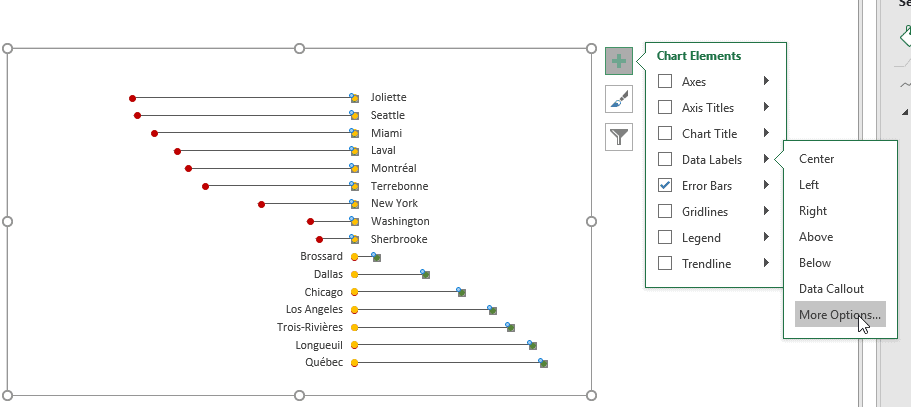

Afin d’afficher les valeurs des différentes points, cliquez d’abord sur votre série de données positives et allez dans le menu d’étiquettes sous MORE OPTIONS/PLUS D’OPTIONS.

étiquettes de données chiffrées

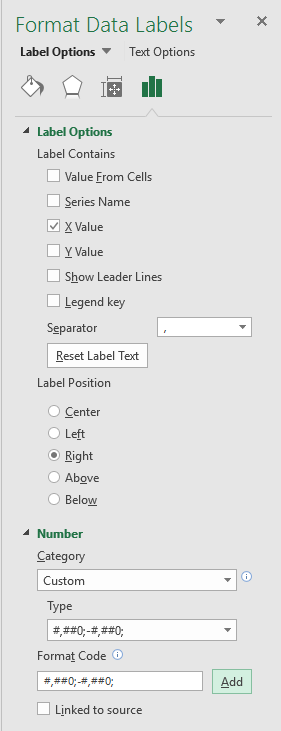

Cochez X VALUE/VALEURS X et assurez-vous d’accorder un format de cellule qui fait en sorte de ne pas afficher les 0 sur votre graphique, comme celui ci-dessous.

Options étiquettes de données



Répétez les même processus avec votre série de données négatives.

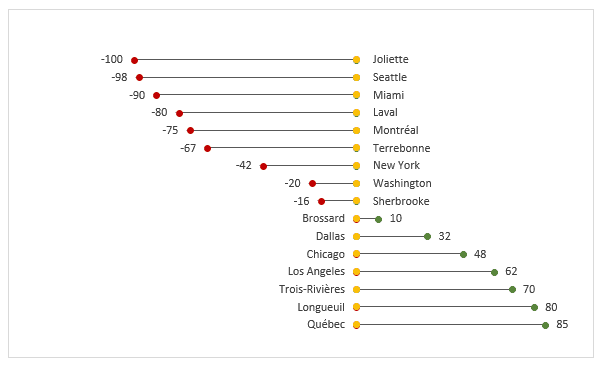

Graphiques en suçons - Étape 10



Vous pouvez ensuite jouer avec la taille et les couleurs de votre deuxième série bidon, afin qu’elle couvre adéquatement les points qui se trouvent en-dessous.

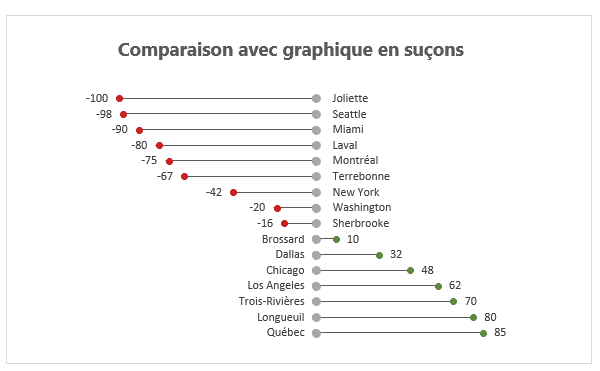

Graphique en suçons final



Alternative

Pour éviter d’avoir des points sur l’axe des Y, vous pourriez tout simplement classer vos données en deux groupes distincts. Toutefois, ceci serait difficile à automatiser directement dans Excel, à moins d’utiliser du VBA ou du Power Query.

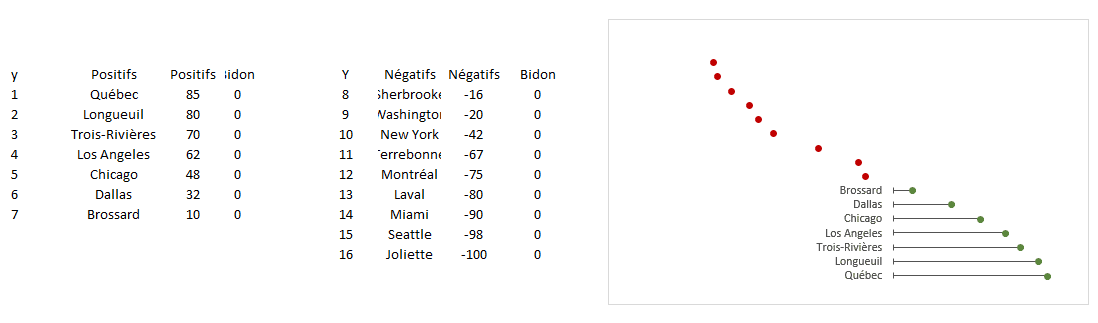

Suçons sans boules au milieu

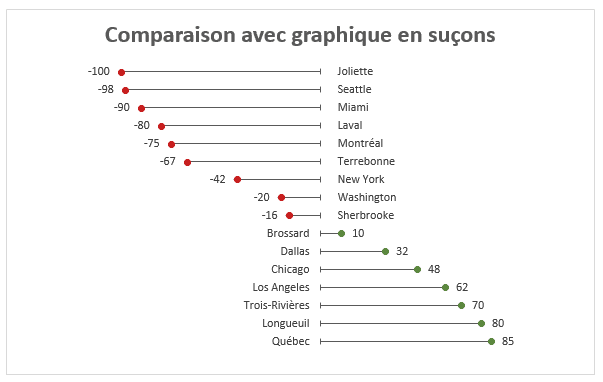

Dans ce cas, vous pourriez obtenir un graphique comme celui ci-dessous:

Graphique en suçons alternative



Qu’en pensez-vous?

Est-ce que vous aimez ces graphiques ou non? Vous pouvez utiliser la zone de commentaires ci-dessous, pour nous faire part de vos impressions.






Formation complémentaire

Vous souhaitez propulser vos visualisations de données à un niveau supérieur ? Suivez l’Atelier – Visualisations de données dans Excel qui se présente sous forme d’atelier pratico-pratique et s’adresse aux professionnels qui doivent créer des visualisations de données percutantes dans Excel.


Voici quelques commentaires d’apprenants ayant suivi la formation – Atelier – Visualisations de données dans Excel

CFO-Masque_Formations-en-ligne_FB Le CFO masqué offre un vaste choix de formations en informatique décisionnelle avec Excel et Power BI, via un portail en ligne et à distance en temps réel, selon un calendrier. Si vous désirez organiser des formations privées, faites nous simplement parvenir un courriel à info@lecfomasque.com . Des certificats convenant aux normes de formation continue des divers ordres professionnels du Québec sont offerts pour l'ensemble des formations.

Découvrez quelles formations vous conviennent



5 réflexions sur “Excel: Créer des graphiques en suçons (lollipops)”

  1. Bonjour.
    Ce graphique est en effet très élégant, peut-être un peu compliqué à produire pour certains usagers…
    Il permet effectivement de rendre compte de manière très claire du phénomène observé.
    On pourrait même envisager de rendre ce graphique « dynamique » en faisant se suivre les visualisations successives d’une série temporelle, dans le même registre que le graphique dynamique d’évolution de la population française produit par l’INSEE : https://www.insee.fr/fr/statistiques/2418102?champ=fm
    NB : l’organisme québécois équivalent à l’INSEE a peut-être déjà produit la même animation pour la population québécoise ?
    Ce type d’information serait très utile pour des données économiques et financières d’entreprise et constituerait un aide certaine pour les décideurs…
    ITHTCHY
    BRGDS
    Jean-Marc
    et encore une fois Bravo pour votre formidable travail !

  2. Bonjour et bravo Sophie pour votre site très instructif.
    C’est en effet un style de graphique assez parlant dans certaines situations.
    je suggère de mettre « No Cap » (« Sans empattement » en version française) dans les barres d’erreur, pour éviter les petits traits en bout et mettre à la place dans les options de barre d’erreur, ligne : un type de flèche finale arrondi.

    Sinon pour éviter les points rouges et verts qu’il faut masquer ensuite par une série superposée, mettre des #N/A au lieu des 0 : en J6:J21 =SI(C6>=0;C6;NA()) et en K6:K21 =SI(C6>0;NA();C6)

    Stéphane

  3. Très beau graphique en effet.
    cependant sous excel 2010 , comment peut-on redéfinir la plage de données pour les étiquettes de données?
