Graphiques Excel : Voici une alternative intéressante aux thermomètres

Publié le 12 janvier 2015
par Sophie Marchand M.Sc., CPA, CGA, MVP
Graphique Excel - Thermomètre

Graphiques Excel : Voici une alternative intéressante aux thermomètres

Il y a quelques temps déjà, je vous ai montré comment tracer des graphiques en forme de thermomètres dans Excel et plus récemment, je vous ai montré comment tracer des graphiques en points de données. Aujourd’hui, je vais vous montrer une technique, à mi-chemin entre ces deux méthodes. Je vais vous montrer comment créer un graphique d’indicateurs de performance. Alors, dans un premier temps, je vous invite à relire les articles suivants:



Le résultat final donnera quelque chose de semblable à ceci:



Création du graphique d’indicateurs de performance

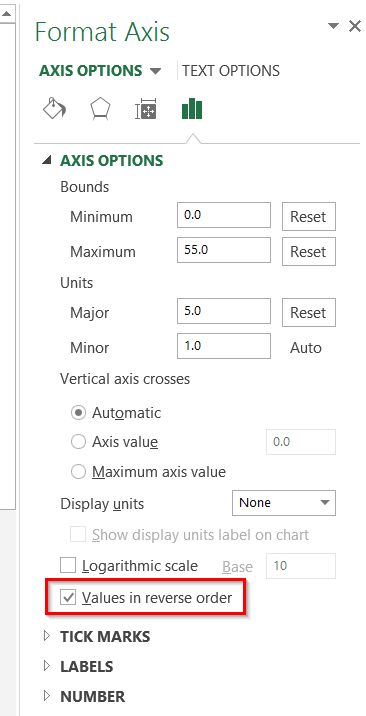

Pour débuter, reprenez du début les étapes d’élaboration du graphique en point de données. Ne conservez qu’un seul point de donnée dans votre graphique. Ensuite, inversez l’ordre des valeurs sur l’axe des x.

Graphique Excel - Thermomètre



Vous obtiendrez un graphique comme celui-ci:

Points de données - Graphique Excel

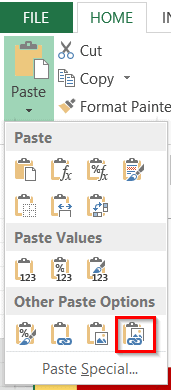

Pour mettre ce graphique en position verticale, vous pouvez utiliser la caméra Excel ou encore sélectionner les cellules comprenant le graphique, appuyer sur CTRL+C, aller dans le menu de collage spécial (paste special) et choisir l’option de collage avec liaison en image. Il s’agit de deux alternatives équivalentes.



Graphique Excel - Thermomètre

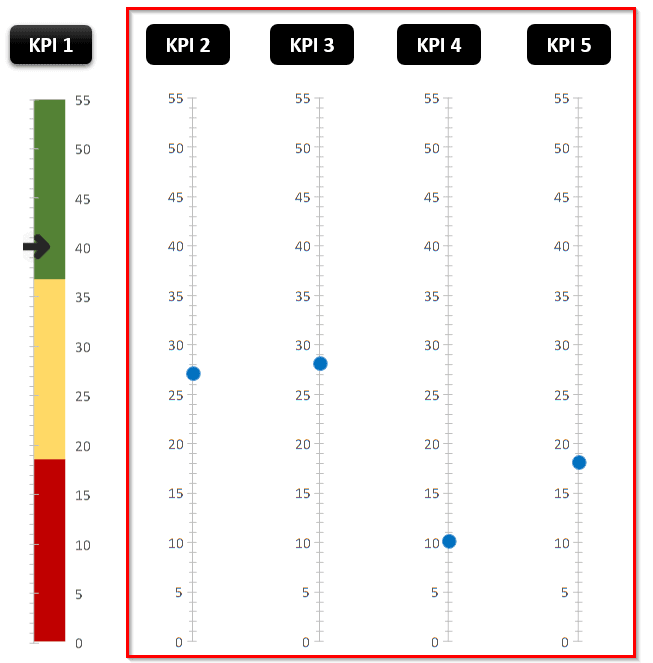

Vous obtiendrez alors un graphique d’indicateurs de performance semblable à ceux que vous voyez ci-dessous pour les KPI 2 à 5.

Graphique Excel - Thermomètre



Vous devez consolider des données, les analyser, les interpréter et présenter des conclusions utiles pour des fins de prise de décision ? Apprenez à développer des solutions robustes et automatisées avec nos formations en Tableaux de bord avec Excel.





Personnalisation du graphique d’indicateurs de performance

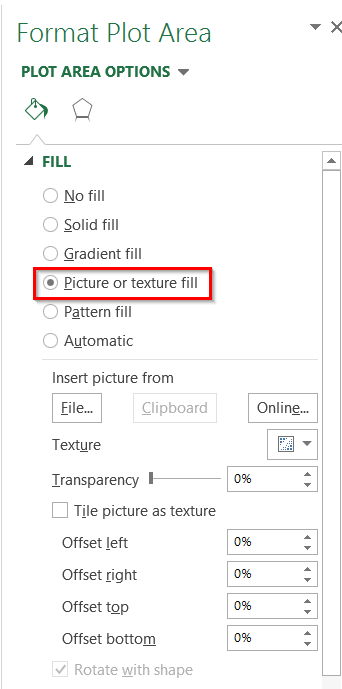

Pensez ensuite à personnaliser votre graphique pour lui donner plus fière allure. Dans l’exemple ci-dessus, pour le KPI 1, j’ai ajouté une image dans la zone de traçage. J’ai créé cette image sur mesure afin d’obtenir 3 zones: rouge, jaune, vert, servant à qualifier rapidement le point de donnée sous-jacent.

Graphique Excel - Thermomètre

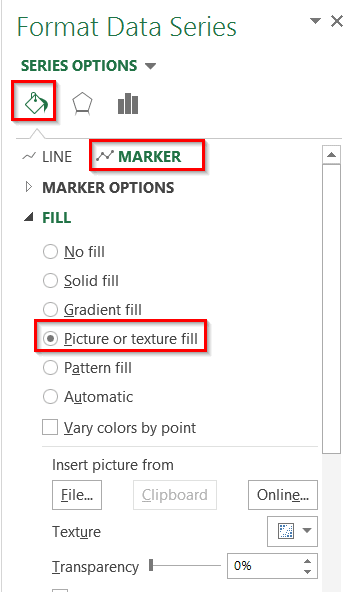

De même, j’ai utilisé une image, plus précisément une flèche, en guise de marqueur pour mon graphique.

Graphique Excel - Thermomètre

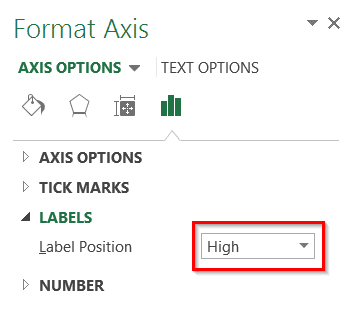

Et pour aérer le tout, j’ai éloigné de l’axe les étiquettes de données.

Graphique Excel - Thermomètre



Laissez-moi savoir comment vous, vous avez personnalisé vos graphiques!




Fichier d’accompagnement VIP à télécharger

Pour télécharger le fichier utilisé dans ce tutoriel, devenez membre VIP du CFO masqué.



Formation complémentaire

Vous souhaitez propulser vos visualisations de données à un niveau supérieur ? Suivez l’Atelier – Visualisations de données dans Excel qui se présente sous forme d’atelier pratico-pratique et s’adresse aux professionnels qui doivent créer des visualisations de données percutantes dans Excel.



Voici quelques commentaires d’apprenants ayant suivi la formation – Atelier – Visualisations de données dans Excel

Le CFO masqué - Commentaires formation - Atelier - Visualisations de données avec Excel

CFO-Masque_Formations-en-ligne_FBLa mission du CFO masqué est de développer les compétences techniques des analystes et des contrôleurs de gestion en informatique décisionnelle avec Excel et Power BI et favoriser l’atteinte de leur plein potentiel, en stimulant leur autonomie, leur curiosité, leur raisonnement logique, leur esprit critique et leur créativité.

2 réflexions sur “Graphiques Excel : Voici une alternative intéressante aux thermomètres”

  1. Plutôt que mettre les Y à 0 et avoir une graphique horizontal, pourquoi ne pas mettre les X à 0. Le graphique est alors déjà vertical, pas besoin de modifier l’ordre de l’axe et de copier / coller pour changer l’orientation…
