Excel : Créer des thermomètres horizontaux

Publié le 19 juin 2017
par Sophie Marchand M.Sc., CPA, CGA, MVP
D:\Le CFO masqué\Contenu\Images\Graphiques thermomètres.png

Excel : Créer des thermomètres horizontaux

Cet article vise à démontrer comment il est possible d’utiliser les graphiques à barres d’Excel pour créer des thermomètres horizontaux.



Données de départ

Pour illustrer notre exemple, nous utiliserons les données ci-dessous. La colonne Valeur comprend les valeurs associées à chacune de nos données. La colonne Écart à 100% est une colonne calculée. Elle fait la différence entre 100% et la valeur sous-jacente. Notez que nous avons posé des filtres sur notre table et que nous l’avons triée en ordre croissant de valeurs.

Thermomètres horizontaux - Données départ



Graphique à barres régulier

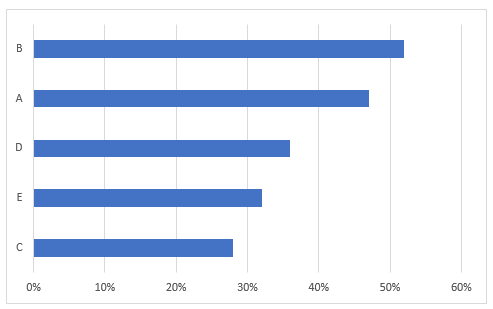

La majorité des utilisateurs d’Excel vont créer un graphique à barres semblable à celui-ci dessous, à partir des données des colonnes Produits et Valeur.

Graphique à barres - Pourcentages



Graphique sous forme de thermomètre horizontal

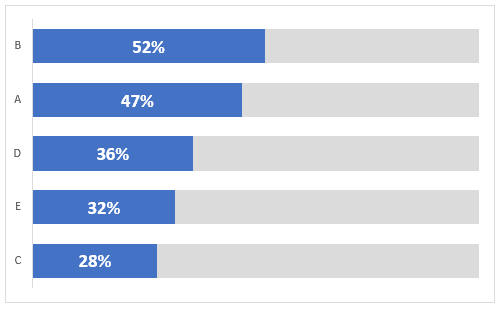

Mais il est également possible de présenter quelque chose d’un peu plus percutant visuellement, comme le graphique en forme de thermomètre horizontal, ci-dessous.

Thermomètres horizontaux



Première étape

Pour réaliser ce graphique, vous pouvez d’abord tracer le graphique à barres régulier, présenté ci-dessus. Ensuite, vous pouvez modifier la largeur entre les séries de données (Gap Width). Dans cet exemple, nous avons utilisé 57%.

Largeur entre les séries de données

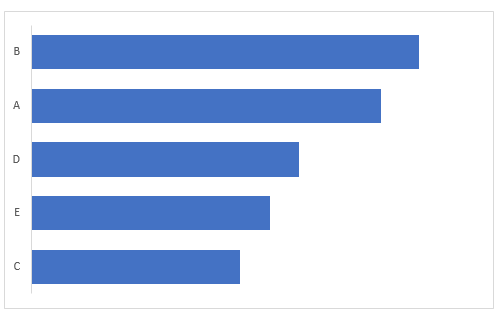

Vous pouvez également supprimer les axes horizontaux et les titres, afin d’obtenir el résultat suivant.



Vous souhaitez développer vos compétences en visualisation, que ce soit de façon générale ou plus pointue avec Excel et/ou Power BI ? Jetez un œil à nos formations en Visualisation de données.



Deuxième étape

À cette étape-ci, il pourrait être tentant de simplement aller sélectionner notre colonne Écart à 100% pour l’ajouter à notre graphique. Toutefois, le graphique à barres régulier travaille avec une seule série de données. Il ne permet donc pas cette action.

Thermomètres horizontaux - Données de départ soulignées

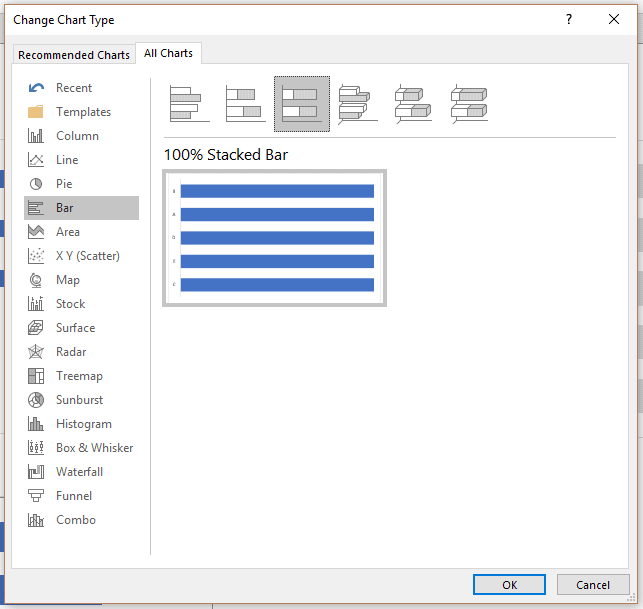

Pour cette raison, vous devez modifier votre type de graphique et choisir le graphique empilé à 100% (100% stacked bar).Graphique empilé à 100%



Troisième étape

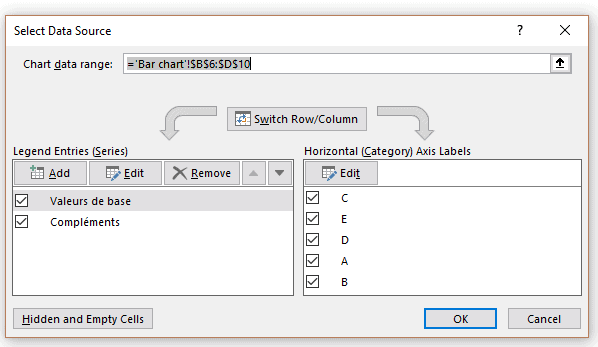

Vous devrez ensuite vous rendre dans le menu Sélectionner les données (Select Data) et vous assurer de créer deux séries de données, l’une à partir de la colonne Valeur et l’autre à partir de la colonne Écart à 100%.

Sélectionner les données



Quatrième étape

Vous pouvez maintenant jouer avec les couleurs de votre graphique et les étiquettes de données.

Thermomètres horizontaux




Fichier d’accompagnement VIP à télécharger

Pour télécharger le fichier utilisé dans ce tutoriel, devenez membre VIP du CFO masqué.
